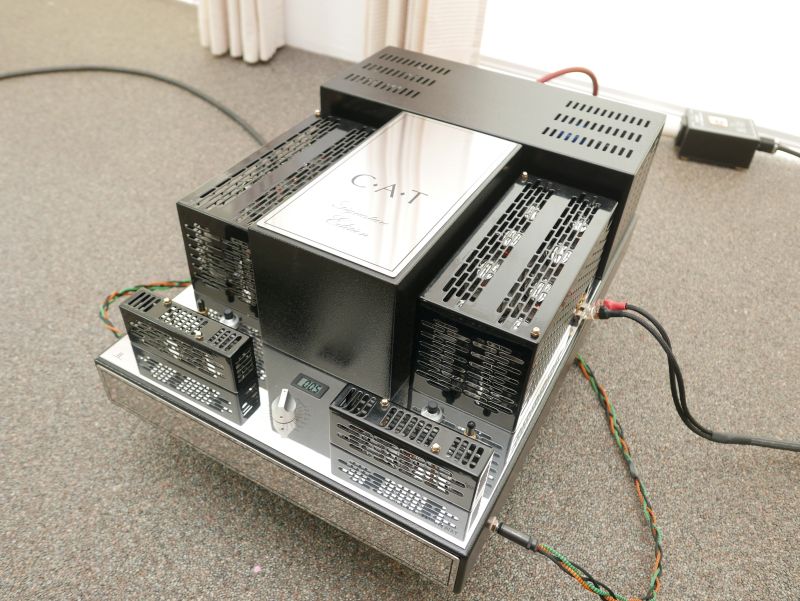

Convergent
Audio Technology JL2 Signature
Service

Dit
exemplaar speelde nog ok maar de Bias en
Balans was niet conform en een check-up
was in ieder geval een goed idee. De KT120's
werden eerst getest en waren niet slecht,
maar twee exemplaren zaten onder 70% emissie.
De stuurbuisjes waren veel minder, er zat
maar 1 goed metende 12AX7 in.. Bij interne

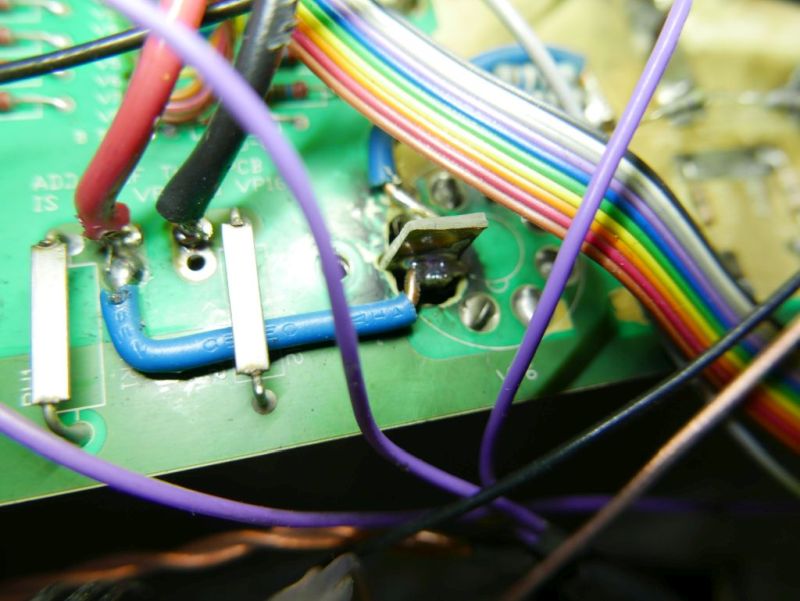

inspectie bleek er aan geknoeid, en er was
een matig uitgevoerde reparatie te zien.
Diverse weerstanden waren buiten specificatie,
de foto's spreken voor zich. De diagnose
is gesteld, de patient wordt opgenomen en
gaat waarschijnlijk een tijdje blijven.

85
Kilo aan Muziek, wacht maar tot deze weer
speelt..
Wat
vaker voorkomt (en niet alleen bij de CAT)
is dat er een avontuurlijke upgrade gemaakt
wordt naar de KT120 buis. Er wordt gesteld
dat de voedingtrafo dat gemakkelijk trekt,
-en dat klopt, echter de Cathode weerstanden
welke ook als zekering fungeren trekken

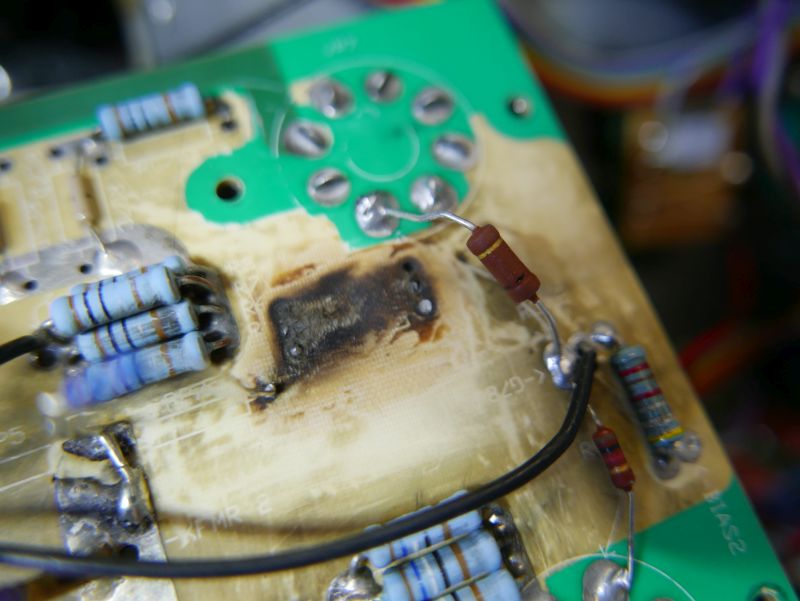

dat niet en worden overbelast. Combineer
dat met matige buizen, slechte buisvoeten,
achterstallig onderhoud en het recept voor

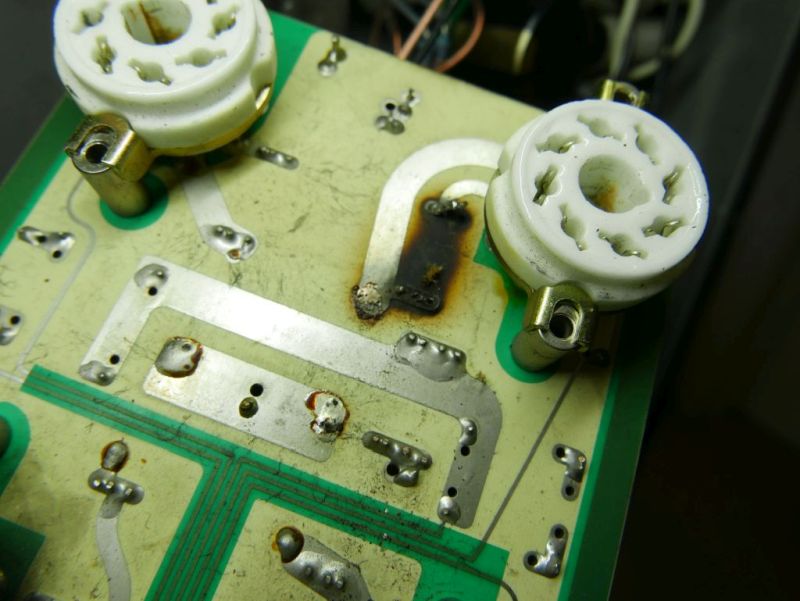

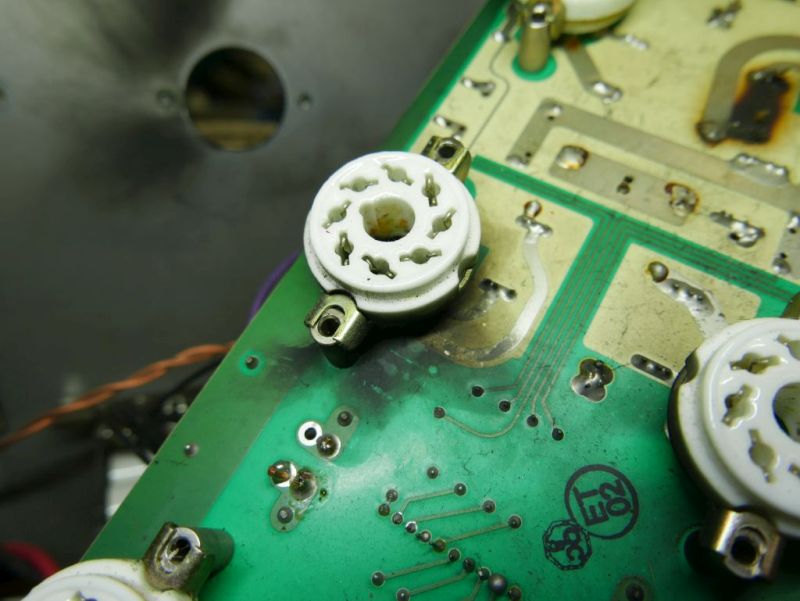

een binnenbrandje ligt op de loer. Helaas
een vaker voorkomend euvel is dat weerstanden
strak tegen het Circuitboard gemonteerd
worden af fabriek. Zo ook bij de CAT. En
de foto's laten zien wat er kan gebeuren.

De
handen jeuken om er weer iets moois van
te maken..

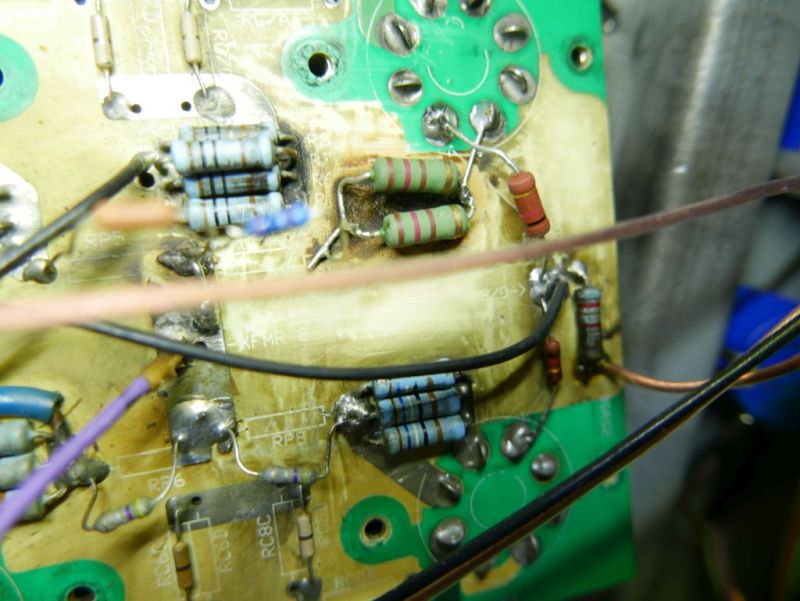

De
meeste weerstanden op deze foto zijn buiten
specificatie. Monkey Business.
De
6550 uitvoering heeft meestal de 1 Ohm 1W
en soms is er 1,5W gemonteerd. De KT120
heeft de 1 Ohm 3W nodig volgens het service
bulletin. Dit is een flinke klus, want een
berg weerstanden.. Resumé; prik nooit
zomaar de KT120 in een 6550 positie.


(..)

(..)

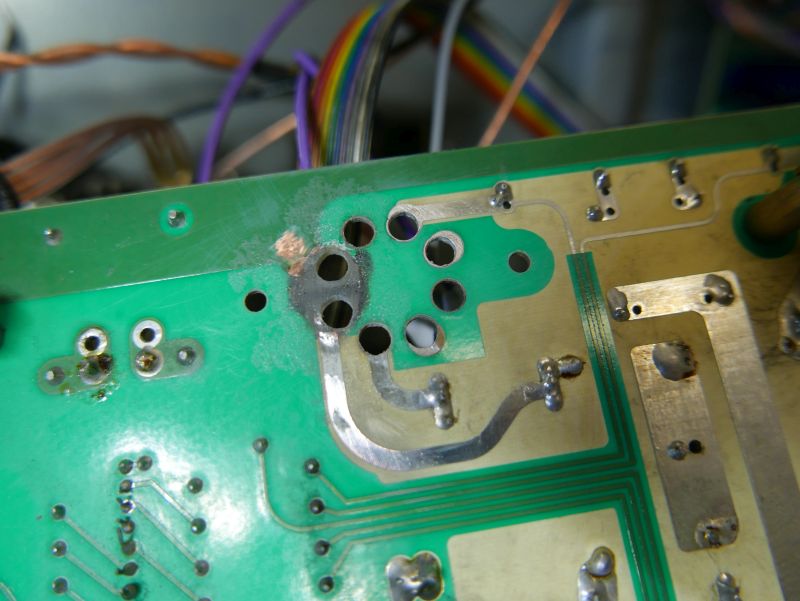

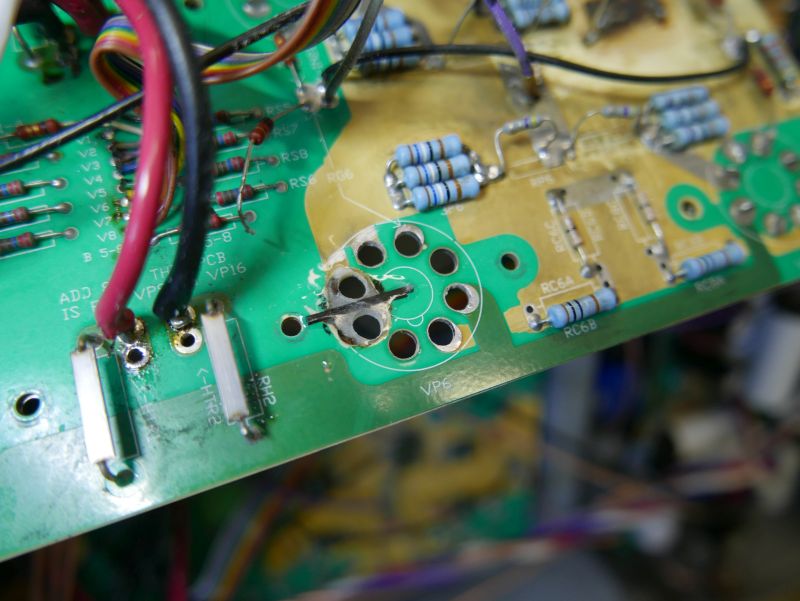

Dit
exemplaar heeft dan nog een uitgebrande
buisvoet welke het circuitboard heeft meegenomen.
Helaas. We hebben eerst het gat met de Dremel
opgefrist en daarna met 2K Epoxy gevuld.
Om het wat sterker te maken is er een Carbon
string verwerkt. Daarna de gaten opnieuw
aangebracht en gereed voor verdere opbouw.
Diverse printbanen zijn weg en dat is uiteraard
ook -zo goed als mogelijk- hersteld. In
dit stadium is het zaak om zorgvuldig te
werken, controle met een Loup en steeds
te meten op continuiteit.

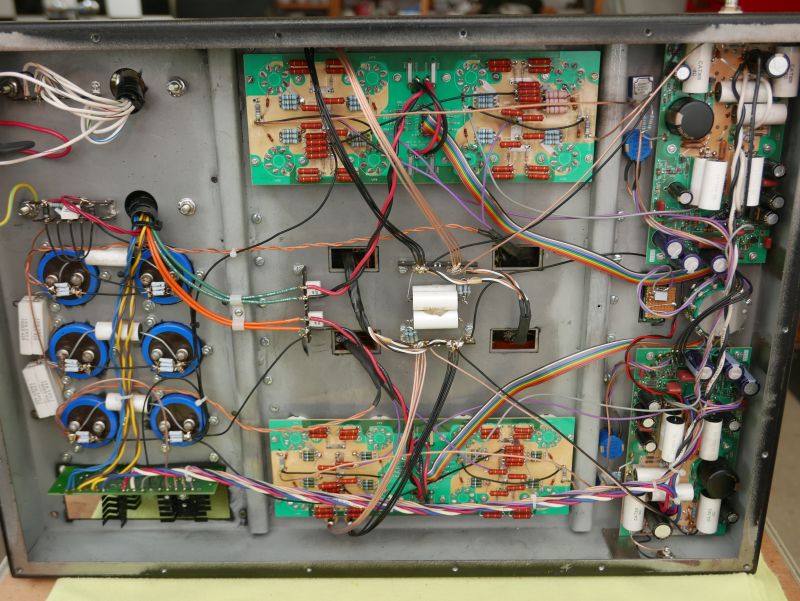

Dit
ziet er al weer beter uit ..

Aan
de ingang komt een dikke NTC want de eigenaar
meldt dat de aardlek af en toe triggert.
De JL2 vermeld op de achterkant 900 Watt
verbruik, maar de inschakel piek zal flink

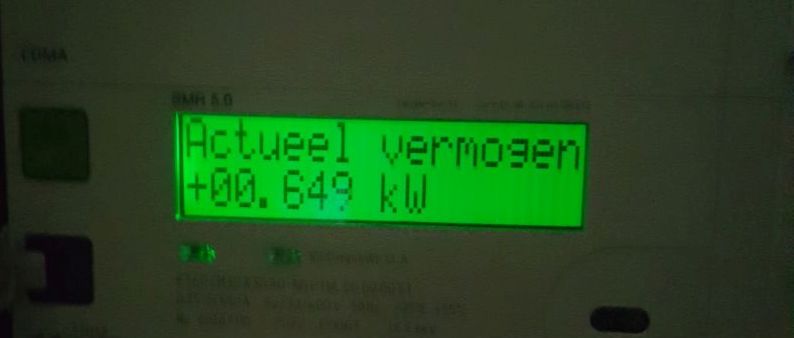

hoger zijn. Actueel trekt de JL2 zo'n 600
Watt en dat valt erg mee.. De NTC werkt
in de praktijk voorbeeldig en er zit nu
voorlopig een 10A zekering in. Sommige weerstanden
waren moeilijk te vinden en moesten vanuit
Canada komen.. 5 weerstanden van een paar
dubbeltjes, plus 20 euro shipment.. Het
is niet anders.

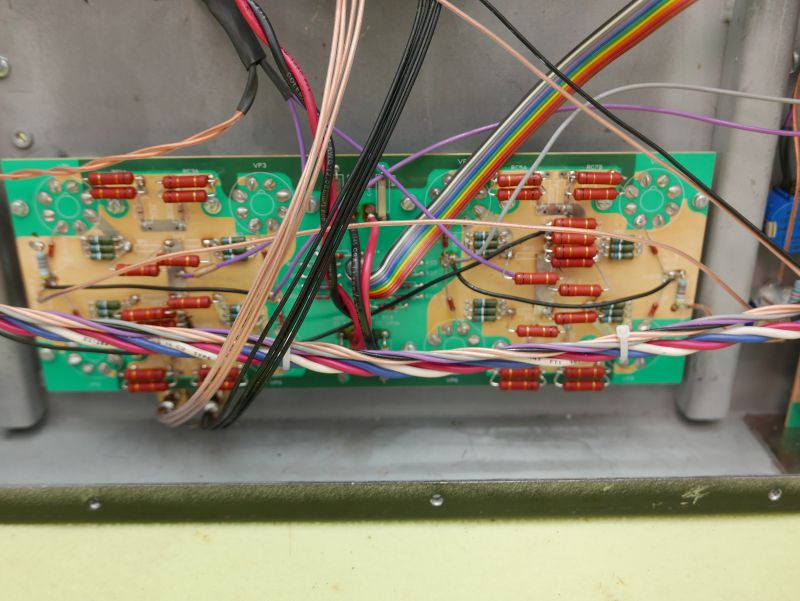

Spot
de diverse Black
Gates op het voedingboard; 7
stuks per kanaal. De steenrode weerstanden
zijn de 3 Watt exemplaren, en nu met ietsje
ruimte gemonteerd.

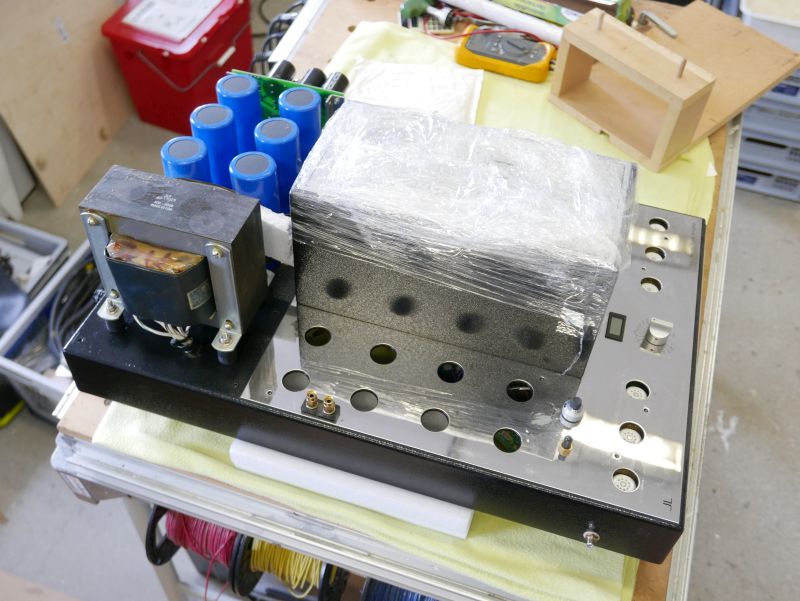

Een
bekend euvel bij de CAT zijn de afgescheurde
silent blocs onder de power trafo, nu dan
industrieele kwaliteit eronder. De meeste
Capacitors zijn ook gemeten waar mogelijk,
en verder schoonmaak, diverse solderingen
hersteld / verbeterd, bedrading hier en
daar verbeterd en isolatie herzien. Onder
de trafokap Neopreen strips en de Powertrafo
zit nu ook mooi klem tussen rubber boven
en onder.
Het
opstarten is altijd weer een spannend moment,
maar met de Variac is er een vangnet. Alles
in een keer goed! De Balans voor het linker
kanaal was nog niet goed, maar met herpositioneren
van de KT120 kwam dat weer ok. De JL2 is
véél stiller nu, zowel electrisch
als mechanisch. Was even vergeten wat de
Big CAT muzikaal betekent.. Deze gaat tot
11.
De
eigenaar is ook content;
Hi
Ron, Ik draai nu op hoger volume met de
CAT maar allemaggies nog aan toe zeg, lijkt
wel of La Bohème van Puccini hier
live in huiskamer wordt gespeeld, echt onwaarschijnlijk
gewoon ??
There's
just no substitute for cubic inches.
Met
dank aan Mr Stevens CATamps
USA, en Jan Centripetal
Heiloo.
